ОКД — Общероссийский классификатор деталей, изготавливаемых сваркой, пайкой, склеиванием и термической резкой (ОК 020-95)

Действует
Дата последней актуализации классификатора и внесения в него изменений: 05.05.2019

Общие сведения о классификаторе ОКД

Наименование на русском языке: Общероссийский классификатор деталей, изготавливаемых сваркой, пайкой, склеиванием и термической резкой
Наименование на английском языке: All-Russian Classifier of Parts Producted bу Welding, Brazing and Soldering, Clued and Thermal Cutting
Аббревиатура: ОКД
Обозначение: ОК 020-95

Дата введения в действие: 01.07.1996
Основание: Постановление Госстандарта России от 18.08.1995 г. № 439
Предыдущий классификатор:

Дата окончания действия:
Основание:
Последующий классификатор:

Ответственный орган: Ростехрегулирование
Официальный сайт: https://www.gost.ru/portal/gost/

Коды ОКД

Код ОКДНаименование

Описание классификатора ОКД

Вхождение классификатора в Национальную систему стандартизации

Общероссийский классификатор деталей, изготавливаемых сваркой, пайкой, склеиванием и термической резкой (ОКД), входит в состав Единой системы классификации и кодирования технико-экономической и социальной информации (ЕСКК) Российской Федерации.

Предшествующий классификатор

Общероссийский классификатор разработан впервые.

Соответствие классификатора международным и национальным регламентирующим документам

Аналогов за рубежом не имеется.
Параметрические группировки (точность, шероховатость и др.) соответствуют требованиям международных стандартов.

Назначение классификатора

Общероссийский классификатор деталей, изготавливаемых сваркой, пайкой, склеиванием и термической резкой (ОКД) предназначен для классификации во взаимодействии с Классификатором изделий и конструкторских документов машиностроения и приборостроения (Классификатором ЕСКД) деталей по существенным признакам, отображаем в виде технологических требований в конструкторских документах, с целью создания комплекса классификаторов конструктивных и технологических признаков изделий и конструкторских документов.

ОКД используется при решении различных конструкторско-технологических задач, в т.ч.:

  • информационное обеспечение проектной, производственной деятельности и автоматизированных систем (САПР, АСУ, АСТПП, КИПМ и др.);
  • анализ номенклатуры деталей;
  • группирование деталей для разработки типовых и групповых технологических процессов;
  • подетальная специализация и кооперация производства;
  • тематический поиск и заимствование ранее разработанных конструкций и технологических процессов;
  • автоматизация проектирования деталей и технологических процессов их изготовления.

Цели и основные задачи разработки классификатора

Общероссийский технологический классификатор деталей, изготавливаемых сваркой, пайкой, склеиванием и термической резкой (ОКД), разработан с целью дополнения действующего Технологического классификатора деталей машиностроения и приборостроения 1 85 142 (ТКД).
Принципиальные положения действующего ТКД одобрены промышленностью и проверены практикой внедрения как при традиционном (ручном) методе классификации, так и при автоматизации процессов классификации на его основе.
Одной из автоматизированных систем является автоматизированная система конструкторско-технологической классификации (АСКТК) на основе Классификатора ЕСКД и ТКД.
Опытный образец этой системы, разработанный РНЦ КИ при участии ВНИИНМАШ, принят межведомственной комиссией и рекомендован к широкому распространению в подотраслях машиностроения и приборостроения.
Таким образом, целесообразно в рамках единой системы информационного обеспечения подготовки производства создать новые разделы ТКД, основанные на единых принципиальных положениях с классификацией в действующем ТКД.

Система классификации и кодирования

Основные принципы построения ОКД сводятся к следующим положениям:

  1. Технологическая классификация деталей является логическим продолжением и дополнением их классификации по конструктивным признакам посредством Классификатора ЕСКД;
  2. В качестве классификационных признаков используются только существенные характеристики из конструкторской документации;
  3. Разделение множества объектов по основным технологическим признакам и признакам, характеризующим объект в зависимости от его вида по технологическому методу изготовления;
  4. Постоянство кода основных признаков и изменение кода признаков, характеризующих вид объекта;
  5. Технологическая классификация построена в значительной мере по методу фасетной классификации, основанной на параллельном разделении множества на независимые классификационные группировки;
  6. Система кодирования - позиционная, алфавитно-цифровая, состоящая из 10 цифровых десятичных знаков и 22 букв русского алфавита.

Технологическую классификацию распространяют на детали машиностроения и приборостроения основного и вспомогательного производства.
В структуре технологического кода детали за каждым признаком закрепляется определенная позиция и значность (количество разрядов кода).

Технологическое кодовое обозначение детали имеет длину четырнадцать знаков (при одном методе обработки).
Это кодовое обозначение состоит из двух частей:
—  кодового обозначения классификационных группировок основных признаков (постоянная часть) - шесть знаков и
—  кодового обозначения классификационных группировок признаков, характеризующих вид детали по технологическому методу изготовления (переменная часть), - восемь знаков.

Переменная часть кода детали может формироваться один или несколько раз в зависимости от того, скольким технологическим методам обработки подвергается деталь в общем технологическом процессе изготовления.

Структура технологического кода имеет вид:

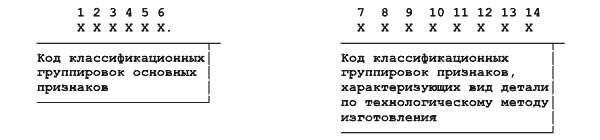

Структура технологического кода по ОКД (ОК 020-95)

Цифры 1, 2, 3 и т.д. во всех структурных схемах означают номера позиций (разрядов) технологического кода.

Структура кодового обозначения классификационных группировок признаков, характеризующих вид детали по технологическому методу изготовления, приведена в соответствующих разделах ОКД.

Структура конструкторско-технологического кода детали, состоящего из кода классификационных группировок конструктивных признаков и технологического кода (при одном методе обработки детали), имеет вид:

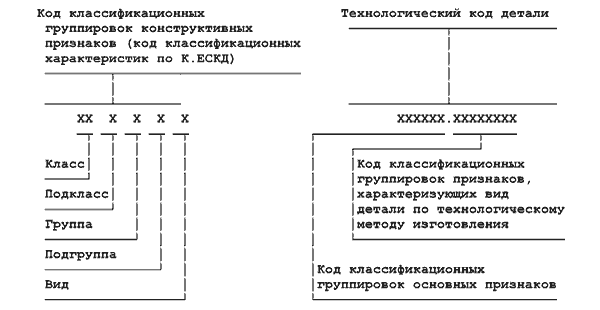

Структура конструкторско-технологического кода детали (при одном методе обработки) по ОКД (ОК 020-95)

В ОКД в качестве кода классификационных группировок конструктивных признаков используют код классов деталей 71 - 76 по Классификатору ЕСКД.

Если деталь изготовляется посредством нескольких технологических методов обработки, то структура конструкторско-технологического кода этой детали имеет вид:

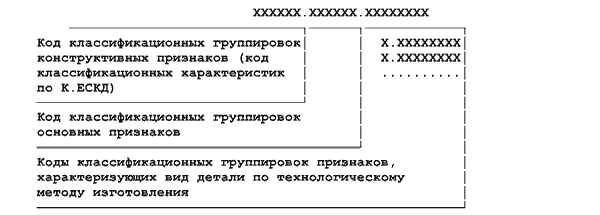

Структура конструкторско-технологического кода детали (при нескольких методах обработки) по ОКД (ОК 020-95)

Структура полного конструкторско-технологического кода детали, составленного из обозначения детали по ГОСТ 2.201-80, технологического кода (при одном методе обработки детали) и состоящего из 37 знаков, в том числе 5 точек, имеет вид:

Структура полного конструкторско-технологического кода детали по ОКД (ОК 020-95)

Способ записи конструкторско-технологического кода детали в специализированных документах устанавливается предприятием (организацией).

Структура конструкторско-технологического и полного конструкторско-технологического кодов обеспечивает использование различных частей и сочетаний частей кода в зависимости от характера решаемых задач.

Система ведения классификатора

Ведение Общероссийского классификатора деталей, изготавливаемых сваркой, пайкой, склеиванием и термической резкой (ОКД) осуществляет Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении (ВНИИНМАШ).
Подсистема ведения ОКД предусматривает взаимодействие ВНИИНМАШ с ВНИИКИ Госстандарта России.

Обновления классификатора ОКД

Список последних обновлений классификатора с указанием номера изменения, даты его утверждения и введения в действие.

Номер измененияДата утвержденияДата введения в действие
Изменений не было
